アルミ缶の座屈解析

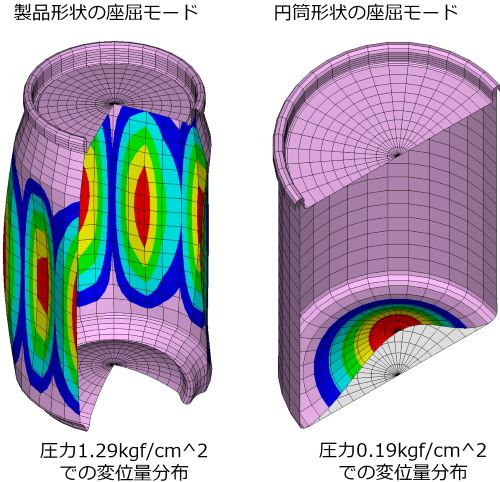

アルミ製缶ビール容器の耐圧性は単純な円筒形状と比較して６倍以上もある。
通常の静解析では均一な変形になるだけで、座屈状態を再現できないので注意する
必要がある。

円筒形状では底板の凹み変形が最も弱い座屈モードであるが、製品形状では底板部が
曲面で強化されており、初めに現れるのは円筒面の花びら状の座屈モードである。
