解析報告書サンプル

【目的】
　共同住宅用アルミ製墜落防止手すり強度のガイドライン（日本アルミ手摺工業会）に準拠した条件でアルミ手摺の強度を確認する。

【計算モデル】

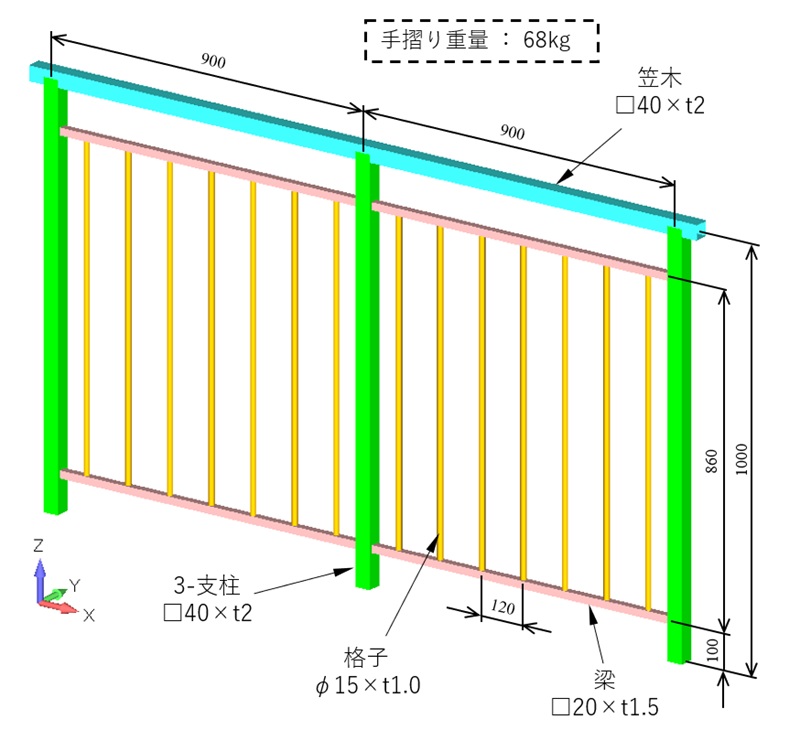

・手摺りは梁要素でモデル化した

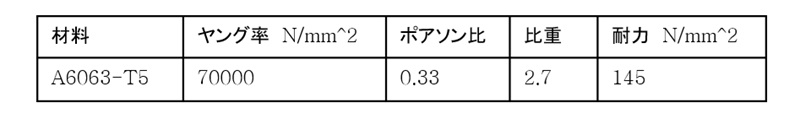

・材料特性は下表の値とする

・計算はドイツシーメンス社 SimCenter Nastranの線形静解析（降伏は考慮しない）を利用した

【計算条件：荷重と拘束】

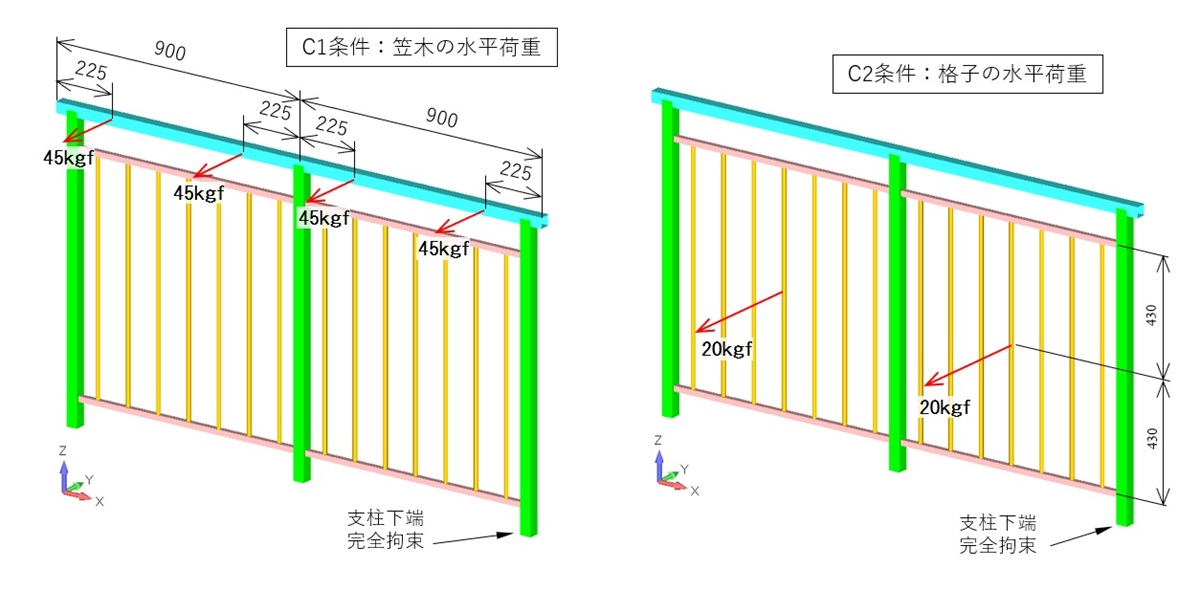

・共同住宅用アルミ製墜落防止手すり強度のガイドライン（日本アルミ手摺工業会）の100型の試験条件として、笠木に 水平荷重：100kgf/m (1ユニット180kgf)　の集中荷重を加える。
・また格子部の強度確認条件として、1スパンごとに20kgfの集中荷重を加える条件でも評価する。

【計算結果】

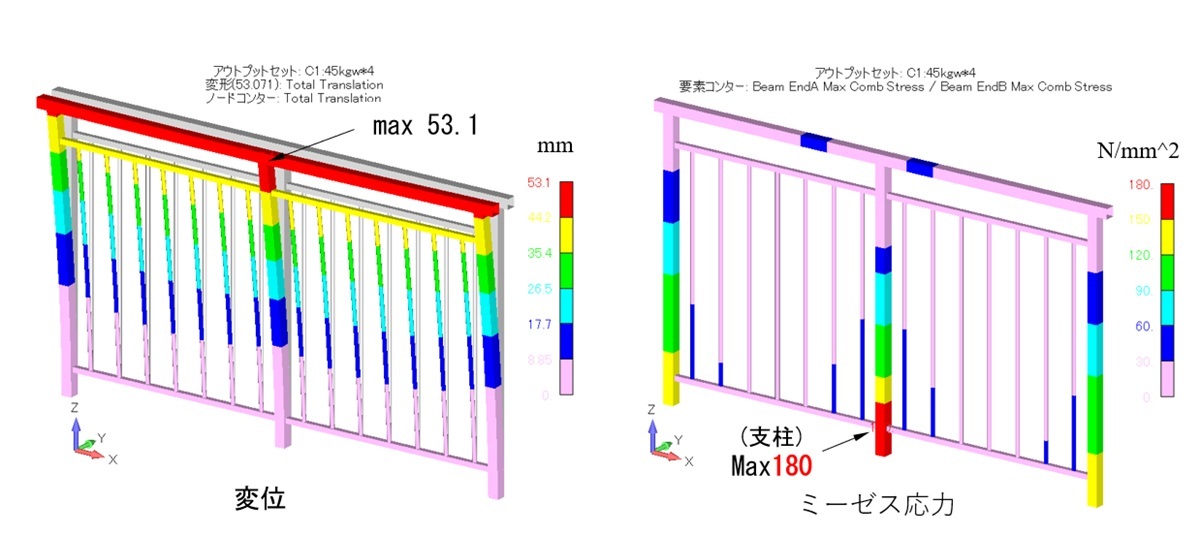

・C1条件（笠木の水平荷重）時の変形と応力

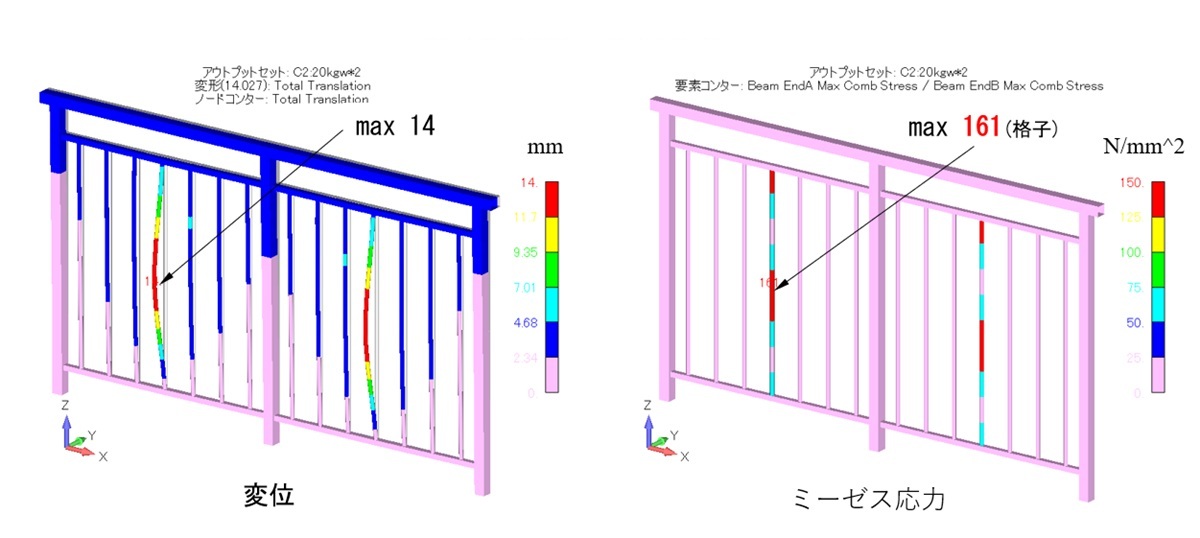

・C2条件（格子の水平荷重）時の変形と応力

【各部材の応力確認】

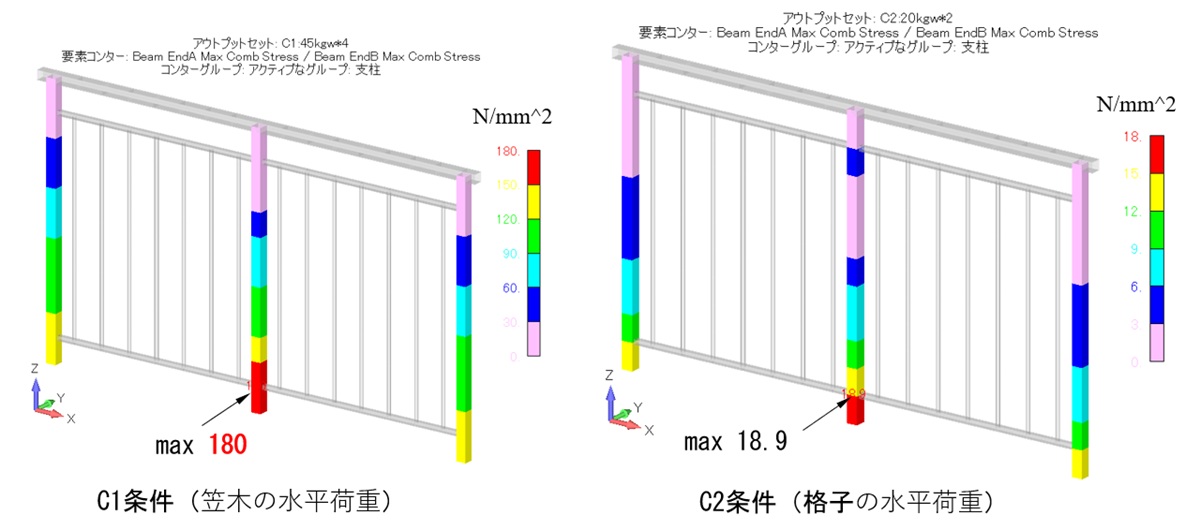

・支柱のミーゼス応力

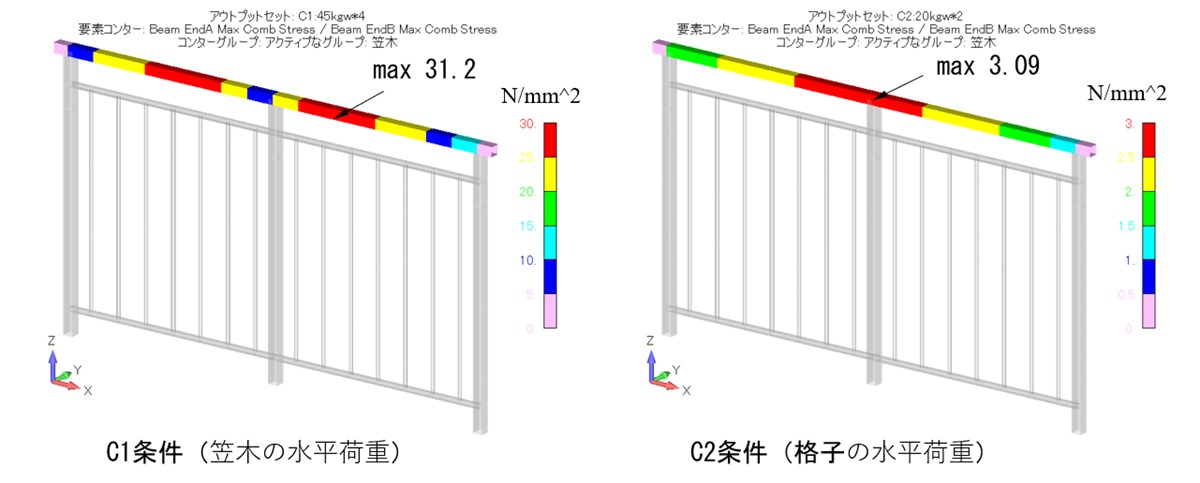

・笠木のミーゼス応力

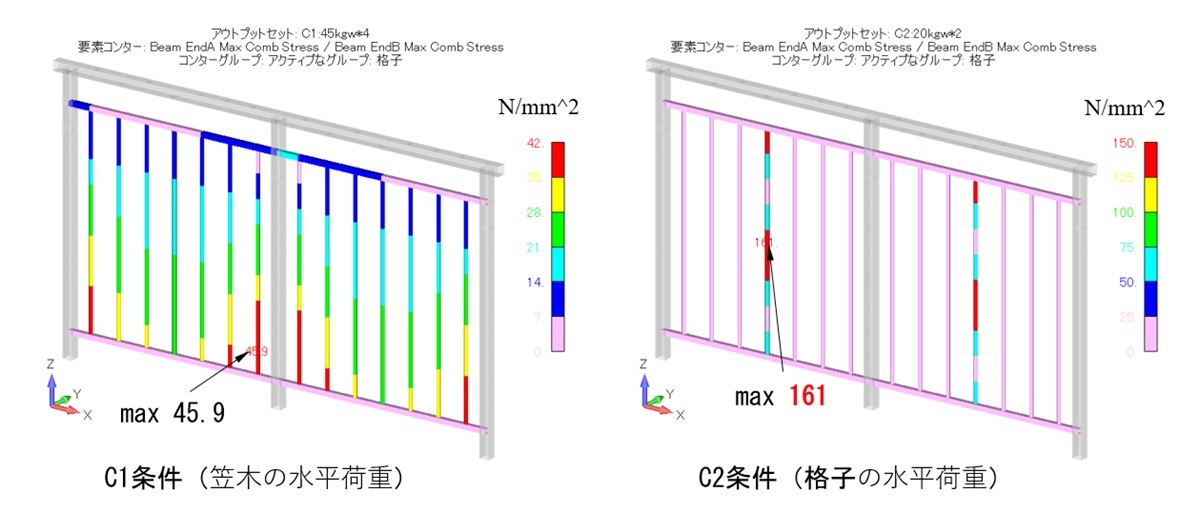

・格子のミーゼス応力

【部材の安全率】

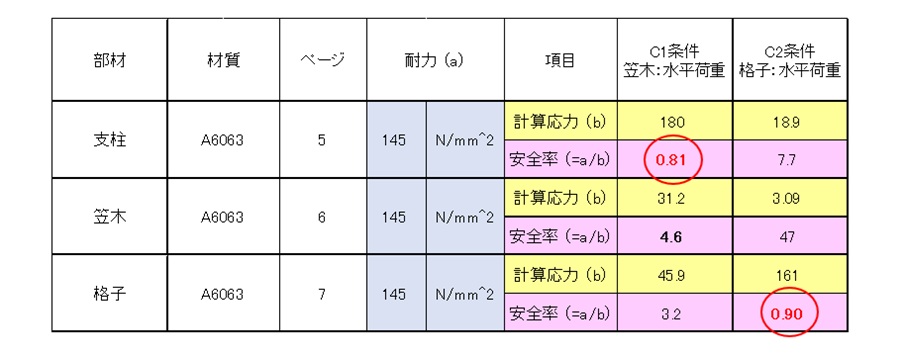

材料の耐力(a)と各部材の応力最大値(ｂ)から安全率＝耐力(a)/計算応力(b）を求め、目標値1.0以上になっているかを確認した。赤字は1.0未満のNG箇所

【結論】
●笠木に100kgf/mの水平荷重を掛けた時、支柱の安全率が 0.81 となり強度不足である。肉厚UP（2.0-->2.5mm）などの対策が必要。

●格子に1スパン20kgf（合計40kgf）の水平荷重を掛けた時、格子の安全率が 0.90 となり強度不足である。肉厚UP （1.0-->1.2mm）などの対策が必要。
