高さ制限ゲートへの車両衝突アンカーボルトで固定した門形の高さ制限ゲートにトラックが衝突した時の状態を非線形過渡応答解析で計算した。なお鋼材には弾塑性材料特性を設定し、トラックは剛体としている。

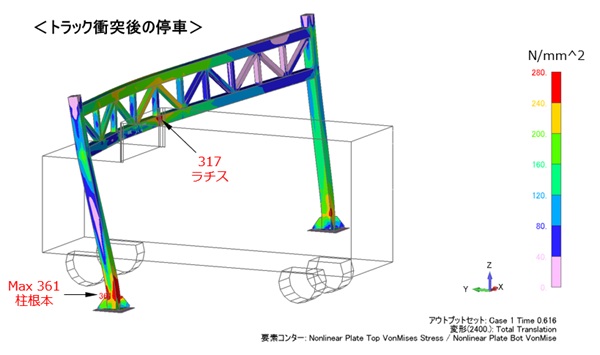

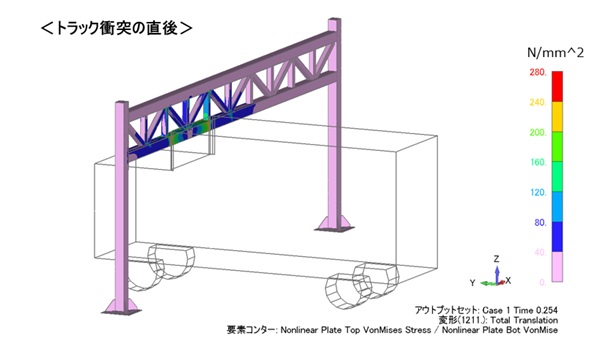

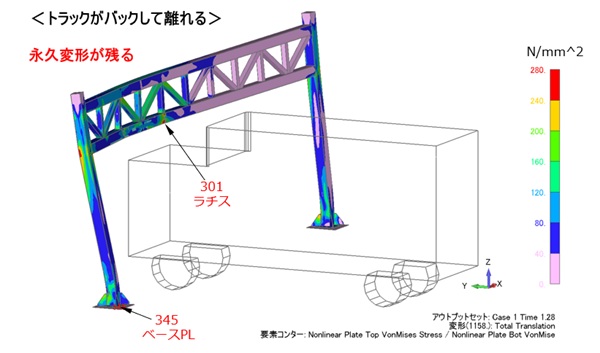

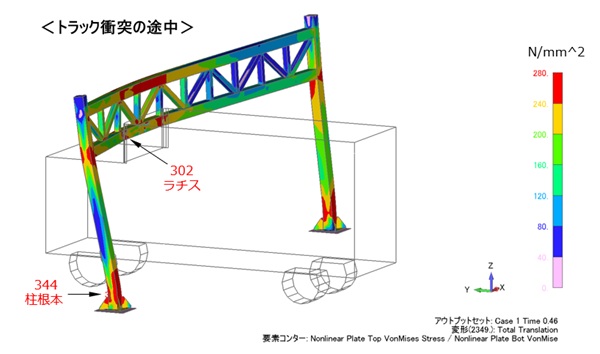

 時速20kmでゲートラチス部のトラックの荷台が衝突した直後の状態で、ラチスに応力が発生している。  ラチスが大きく変形し応力も降伏値235N/mm^2を大きく超えている。  柱の根本が降伏し最大応力となる一方、ラチスの応力は低下している。  トラックがバックして離れても、ゲートには大きな永久変形が残っている。 あなたの問題を解決できるかも知れません 建築設備の耐震強度・風圧強度／生産設備の強度確認／構造体の軽量化／機械部品の疲労強度／架台の耐荷重計算／対策効果の確認など豊富な実績あり  お問合せ・見積依頼 (無料)
